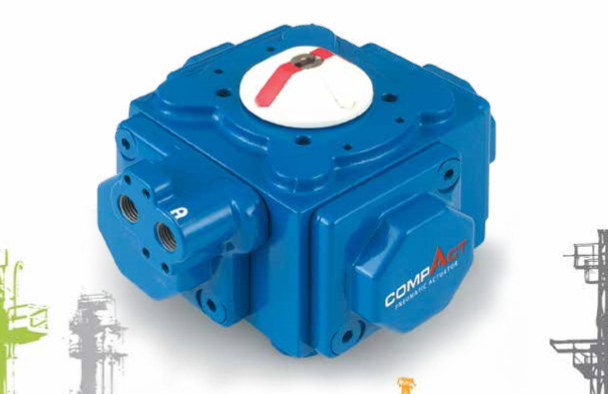

Привод COMPACT представляет собой пневматический четверть-оборотный привод с реечной передачей, крутящий момент которого вдвое превышает показатели стандартных пневматических приводов. Высокий КПД был достигнут за счёт запатентованной четырёхпоршневой конструкции Habonim, которая передает момент центральному поршню. Благодаря этому мощность привода вдвое выше мощности типового привода аналогичного размера. Таким образом мощность изготовленного с использованием данной технологии привода, размеры которого вдвое меньше размеров стандартного, будет равна мощности последнего.
Компактные размеры и быстродействие
Привод COMPACT состоит из четырёх малых цилиндров, каждый из которых расположен у одной из сторон куба, в форме которого выполнен корпус привода.
Благодаря меньшему размеру шестерни и более короткому ходу поршней приводу COMPACT в процессе работы требуется меньшее давление воздуха, чем большему по размерам двухпоршневому приводу, вырабатывающему аналогичный крутящий момент. В конечном итоге время реакции устройства при аварийном выключении уменьшается, требуется меньшее давление воздуха, а частота проведения технического обслуживания значительно сокращается.
Краткие технические характеристики
Диапазон давления | 20-120 фунтов на кв. дюйм (1,5-8 бар) для реверсивного привода (DA) | ||
30-120 дюймов на кв. дюйм (2-8 бар) для привода с пружинным возвратом (SR) | |||
Диапазон размеров | C15, C20, C25, C30, C30M, C35, C35M, C45, C45M, C60, C60M, C75, C75M | ||
Рабочая температура | NBR | от -20 °C до 80 °C | (от-4 °F до 176 °F) |
Витон | от -20 °C до 120 °C | (от-4 °F до 250 °F) | |
EPDM | от -40 °C до 80 °C | (от-40 °F до 176 °F) | |
NBR FX428 | от -53 °C до 100 °C | (от-63 °F до 213 °F) | |
Сжатый газ | Воздух, азот, CO2, природный газ (малосернистый) |
Сертификат изготовителя | ISO 9001:2015 | Системы менеджмента качества |
Конструкция привода | ISO 5211:2017 | Клапаны промышленные. Присоединение приводов с частичным оборотом. |
VDI/VDE 3845:2010 (NAMUR) | Управление производственным процессом – пневматические регулирующие клапаны – фланцы клапанов и вспомогательного оборудования | |
Сертификация | ATEX 2014/34/EU | Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде |
DNV | Регламент классификации судов «Det Norske Veritas», международные стандарты | |
IEC 61508-2/3:2010 SIL2/3 | Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом) | |
Документация | EN 10204:2004 2.2/3.1/3.2 | Изделия металлические - типы актов приемочного контроля |
Pneumatic actuator – Пневматический привод
General– Общие сведения
Основные отличительные черты пневматического привода
Баланс сил Поршни внутри привода расположены по периметру куба его корпуса, что позволяет каждому поршню создавать тягу вдоль собственной оси при отсутствии боковой нагрузки. Особая конструкция позволяет отказаться от использования направляющих штоков и упорных подшипников. Как итог: на уплотнение воздействует меньшая нагрузка по сравнению с внеосевым боковым давлением на поршень, которое характерно для конструкции традиционного привода. Сниженный износ Уникальная четырёхпоршневая конструкция привода COMPACT обеспечивает равномерное распределение нагрузки по сравнению со стандартной конструкцией однопоршневого или двухпоршневого привода, что в свою очередь значительно снижает износ шестерён в точках соприкосновения реек и зубьев. Баланс сил и укороченный ход поршня предотвращают неравномерный износ уплотнительного кольца, шестерён и поршней. Такая конструкция устраняет необходимость в подшипниках и направляющих штоках, сокращает количество упругих элементов, что позволяет проводить техническое обслуживание гораздо реже и снижает стоимость ремонтного комплекта. Поверхность четырёх цилиндров упрочнена анодированием, что значительно улучшает её защиту. Высокая коррозийная стойкость Корпус и все крышки анодированы как с внутренней, так и с внешней стороны, что защищает оборудование от возникновения коррозии. Данный способ обработки выдержал испытание в камере с соляным туманом более 336 часов. Грунтовый эпоксидный слой наружного покрытия и второй слой полиуретановой краски обеспечивают дополнительную защиту от воздействия агрессивной коррозионной среды. По дополнительному заказу: Химическое никелирование (EN) корпуса, крышек и поршней. | Сниженное потребление воздуха Быстродействие – одна из отличительных черт четырёхпоршневого привода COMPACT. Уникальная четырёхпоршневая конструкция позволяет использовать меньшую по размеру шестерню, что значительно сокращает ход поршня и время реакции. Быстродействие Быстродействие – одно из наиболее полезных преимуществ четырёхпоршневого привода COMPACT. Уникальная четырёхпоршневая конструкция позволяет использовать меньшую по размеру шестерню, что значительно сокращает ход поршня и время реакции. |
Обратный ход под действием пружины и реверсивный ход
Привод COMPACT выпускается в двух конфигурациях: с обратным ходом под действием пружины, либо с реверсивным ходом. И в том, и в другом случае поршни приводятся в движение потоком воздуха, который подается в канал A крышки NAMUR. Канал A выходит в центральную камеру, а канал B выходит в четыре наружных камеры.
Обратный ход под действием пружины (отказобезопасный) Давление нагнетается в канал A для открытия: Центральная камера находится под давлением и поршни двигаются наружу Пружины сжаты Шестерня вращается против часовой стрелки | Давление стравливается через канал A для закрытия: Воздух выходит из центральной камеры Пружины двигают поршни вовнутрь Шестерня вращается по часовой стрелке |
Реверсивный ход (повышенный крутящий момент) Давление нагнетается в канал A для открытия: Центральная камера находится под давлением Поршни двигаются наружу Шестерня вращается против часовой стрелки | Давление нагнетается в канал B для закрытия: Наружные камеры находятся под давлением Поршни двигаются вовнутрь Шестерня вращается по часовой стрелке |
Основные элементы пневматического привода
Шестерня На нижнем торце шестерни предусмотрен шлиц типа «двойной квадрат», соответствующий стандарту ISO 5211. На верхнем торце шестерни предусмотрен шлиц NAMUR для присоединения к концевому выключателю или позиционеру. Ниже шлица NAMUR расположен срез, который обеспечивает возможность ручного регулирования привода с помощью гаечного ключа. Шестерня изготовлена из углеродистой стали и обработана по технологии химического никелирования (EN), что делает ее поверхность износостойкой и защищает от воздействия коррозионной среды. Ограничитель хода Вращение шестерни и ограничителя может настраиваться четырьмя прямо противоположными регулируемыми установочными винтами большого диаметра, которые ввинчиваются в корпус привода. Каждая пара расположенных друг напротив друга винтов одновременно и с равным усилием воздействуют на противоположные стороны ограничителя, когда шестерня достигнет предельных оборотов, тем самым предотвращая появления сил, действующих под углом к оси тела. Стопорные винты позволяют провести настройку вращения с точностью +/-5° в обоих направлениях движения. Большая амплитуда может быть получена при большей длине стопорных винтов. Данный механизм встраивается в тормозное устройство привода и устраняет необходимость в дополнительных винтах и пластинах. Ограничитель изготавливается из нержавеющей стали, что обеспечивает его повышенную коррозионную и износостойкость. | Индикатор и конус Хорошо заметный индикатор со стрелками, указывающими направление потока, прикрепляется к шестерне. Благодаря ему можно легко определить положение крана. Стрелки позволяют определить положение крана при любом расположении каналов. Модульная конструкция обеспечивает возможность лёгкой смены индикатора в зависимости от схемы потока. Безопасность работы Встроенные в привод COMPACT предохранительные устройства обеспечивают надёжную и безопасную работу оборудования. Сборка и демонтаж привода не представляют собой трудной задачи. Длинные болты крышки приводов с обратным ходом под действием пружины снижают нагрузку от пружины до момента их извлечения из резьбовых отверстий. Прежде чем поршни могут быть извлечены, стопорный винт должен быть вывинчен, а шестерня снята, благодаря чему гарантируется стравливание любого оставшегося в корпусе потенциально опасного давления. |
Вложенные пружины Внутри конструкции привода COMPACT в каждом из четырёх цилиндров могут использоваться до трёх разных размеров пружин, которые вложены между крышкой и поршнем и выровнены центрирующим кольцом. Витки соседних пружин направлены в противоположные направления, чтобы избежать их переплетения. Все пружины действуют по направлению осевой линии поршней, чтобы при отказе одной из пружин не возникло боковой нагрузки. Благодаря четырёхцилиндровой конструкции существует возможность применения намного большего числа возможных комбинаций пружин по сравнению с двухпоршневыми приводами, что гарантирует превосходную работу при любом давлении подачи воздуха. Особое покрытие, нанесённое на поверхность пружин, обеспечивает высокое сопротивление коррозии, благодаря чему пружины успешно прошли испытание соляной камерой в течение более 250 часов. | Пружинный блок Использование усовершенствованных комплектов пружин в блоках улучшает крутящий момент привода COMPACT. С пружинными блоками выпускаются только приводы моделей C30M, C35M, C45M, C60M и C75M. Для размещения пружинных блоков предусмотрены более глубокие крышки, из-за чего увеличились габариты привода. Пружинный блок состоит из профильной трубы, в которой под предварительной нагрузкой находятся растянутые пружины, удерживаемые на месте двумя жёсткими дисками. При замене комплекта пружин в данной конструкции привода необходима полная замена пружинного блока. |
Монтажный комплект
Монтажный комплект играет главную роль в дальнейшем правильном функционировании автоматизированного оборудования. Привод и кран должны соединяться жёстким кронштейном в единый узел без возможности смещения относительно друг друга. Муфта – элемент, передающий крутящий момент с привода на вал клапана. Для того, чтобы снизить до минимума гистерезис и избежать возникновения боковой нагрузки на вал в процессе поворота, муфта должна быть точно подогнана и надежно зафиксирована.
Монтажный комплект предназначен для безопасной установки и эксплуатации всей системы в целом. Комплект имеет жесткую конструкцию без острых углов. Тщательно продуманное и качественно сконструированное изделие позволяет осуществлять манипуляции гаечным ключом во всех плоскостях, что обеспечивает лёгкий монтаж оборудования и проведение технического обслуживания с максимальным уровнем безопасности персонала.
Нужно ли соединить краны Habonim с приводами Habonim Compact™, подогнать монтажный комплект таким образом, чтобы им можно было бы соединить привод Habonim Compact™ с кранами других марок или присоединить краны Habonim с приводами одного из прочих многочисленных брендов, Habonim предоставляет широкую линейку соединительных элементов, которые помогут осуществить все выше перечисленные и многие другие операции.
Литые кронштейны
Жёсткий литой кронштейн Habonim имеет уникальную форму и точную конструкцию с определённой схемой отверстий на верхней и нижней части, соответствующую стандарту ISO 5211. Литой кронштейн предназначен для монтажа на все краны Habonim и пневматический привод Compact™ в соответствии со стандартом ISO 5211.
Благодаря форме кронштейна и его закруглённым углам шпиндель крана и муфта видны со всех ракурсов и не закрываются конструкцией. Тщательно продуманное и качественно сконструированное изделие позволяет осуществлять манипуляции гаечным ключом во всех плоскостях, что обеспечивает лёгкий монтаж оборудования и проведение технического обслуживания с максимальным уровнем безопасности персонала.
Литой кронштейн изготовлен из литой нержавеющей стали марки CF8 (AISI304), которая обеспечивает высокую коррозионную стойкость. Чтобы облегчить поиск той или иной детали, каждое основание помечено соответствующим номером ISO "F". Согласно стандарту муфта изготавливается из нержавеющей стали марки 303, а крепления изготавливаются из нержавеющей стали марки 304. Другие материалы могут быть применены по заказу.
Образец MK кода «MK47C-25-C35»
Монтажный комплект закрытой конструкции
Монтажные комплекты закрытой конструкции преимущественно используются для верхних оснований, изготовленных не по стандарту ISO 5211, платформ, размеры которых превышают ISO 5211 F14 PCD, а также для нестандартных конструкций, в которых применение литого кронштейна невозможно.
Монтажный комплект закрытой конструкции состоит из верхнего и нижнего элемента, соединённых сварной лабиринтной конструкцией. Такая конструкция передаёт нагрузку с привода на кран преимущественно через данное фиксирующее устройство, при этом нагрузка на сварные швы практически отсутствует.
Кронштейн закрытой конструкции изготовлен из нержавеющей листовой стали марки AISI 304, однако если предполагается, что оборудование будет использоваться на опреснительных установках, в морской или в иной коррозионной среде, то используется нержавеющая сталь марки 316/316L.
Кронштейны из углеродистой стали, покрытые эпоксидной краской, используются для соединения мощных приводов с треугольным шатуном с крупногабаритными кранами высокого давления или c муфтовыми кранами.
Согласно стандарту муфта изготавливается из нержавеющей стали марки 303, а крепления изготавливаются из нержавеющей стали марки 304. Другие материалы могут быть применены по заказу.
Образец MK кода «MK47-25-C35»
Монтажные комплекты
Стопорный монтажный комплект
Чтобы повысить безопасность рабочего места, Habonim выпускает специальные блокируемые монтажные комплекты, предотвращающие выполнение автоматизированным краном случайных команд дистанционного управления.
Стопорный монтажный комплект состоит из специального кронштейна и муфты. Концентрические отверстия, просверленные в муфте и кронштейне, позволяют продеть жёсткий нержавеющий штифт одновременно через два элемента, блокируя шпиндель крана и шестерню привода.
Стопорный монтажный комплект не включает в себя сам блокирующий штифт. Комплект имеет только конструктивные элементы, допускающие установку такого штифта. Блокирующий штифт обычно входит в комплект принадлежностей для проведения технического обслуживания.
Образец MK кода «MK47-25-C35-LP»
Образцы кодов комплектов с блокирующим штифтом:
КОМПЛЕКТ С БЛОКИРУЮЩИМ ШТИФТОМ C15/C30
КОМПЛЕКТ С БЛОКИРУЮЩИМ ШТИФТОМ C35/C45
КОМПЛЕКТ С БЛОКИРУЮЩИМ ШТИФТОМ C60/C75
Монтажный комплект для бесконтактных измерений
Когда нужен малогабаритный автоматизированный кран, Habonim предоставляет специальный монтажный комплект, который позволяет легко установить барабанный бесконтактный датчик между краном и приводом.
Монтажный комплект для бесконтактных измерений состоит из специального кронштейна с отверстием, просверленным под наружный диаметр концевого выключателя, и уникальной муфты с двумя прикреплёнными к ней ферромагнитными анодами. Аноды выравниваются относительно бесконтактного датчика, поэтому, когда привод открывает или закрывает кран, бесконтактный датчик сигнализирует о положении крана. Такое решение с металлическими анодами является идеальным для систем с бесконтактным контролем положения. Кроме того, благодаря меньшим габаритам оборудование занимает меньшую площадь на производстве, а также отличается уменьшенным пространством для установки сенсоров.
Образец MK кода «MK47-10/12-C25-IFM12»
Код комплекта для бесконтактных измерений состоит из типа бесконтактного датчика, за которым следует число (8, 12, 18 или 30 мм), обозначающее наружный диаметр цилиндра бесконтактного датчика.
Монтажный комплект для ручного управления
Функция ручного управления автоматизированного крана необходима в ходе проведения на производстве пуско-наладочных работ (когда источник питания нестабилен), в случае возникновения аварийной ситуации (когда происходят перебои в снабжении электроэнергией и необходимо, чтобы клапан оставался в закрытом или открытом положении), либо в случае выхода привода из строя.
Обычно для переключения на ручное управление автоматизированной системой применяется расцепляемый механизм, однако для клапанов небольших размеров (до 1 ½ (DN40)) Habonim рекомендует использовать экономически эффективный монтажный комплект, который позволяет оператору повернуть кран вручную.
Монтажный комплект ручного управления включает уникальную муфту с фрезерованными срезами и просверленным осевым отверстием. Кронштейн закрытой конструкции монтажного комплекта ручного управления снабжен дополнительным пазом, который позволяет повернуть гаечный ключ на полные четверть оборота. В комплект также входит блокирующий штифт и гаечный ключ 19 мм, прикреплённый к кронштейну. Чтобы повернуть пневматический клапан вручную, остановите подачу сжатого воздуха в привод. Придерживайте муфту гаечным ключом за срезы и поверните приводной механизм в противоположное положение, проденьте блокирующий штифт одновременно через кронштейн и муфту, чтобы зафиксировать кран и привод в новом положении.
Образец MK кода «MK47-10/12-C25-MOL»
